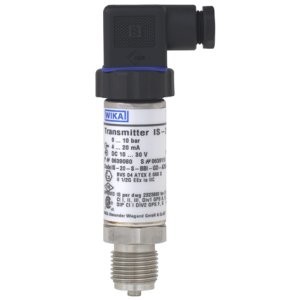

- Iskrobezpieczny przetwornik ciśnienia dla przemysłu - Szeroki wybór zakresów i wykonań - Zakresy ciśnień: od 0 … 0,1 bar do 0 … 1000 bar - Błąd: 0.5 % lub 0.25 % - Sygnał wyjściowy: 4-20 mA, EEx ia II ½ G + EEx ia M1 wg ATEX, FM, CSA - Temperatura max.: od -20 °C ... +80 °C - Materiał części mokrych i obudowy stal kwasoodporna 316L - Producent: WIKA
- Produkt wycofany - aktualny zamiennik to model IS-3-0
-1...0 bar -1...0,6 bar -1...1,5 bar -1...3 bar -1...5 bar -1...9 bar -1...15 bar -1...24 bar 0...0,1 bar 0...0,16 bar 0...0,25 bar 0...0,4 bar 0...0,6 bar 0...1 bar 0...1,6 bar 0...2,5 bar 0...4 bar 0...6 bar 0...10 bar 0...16 bar 0...25 bar 0...40 bar 0...60 bar 0...100 bar 0...160 bar 0...250 bar 0...400 bar 0...600 bar 0...1000 bar 0...0,25 bar abs 0...0,4 bar abs 0...0,6 bar abs 0...1 bar abs 0...1,6 bar abs 0...2,5 bar abs 0...4 bar abs 0...6 bar abs 0...10 bar abs 0...16 bar abs 0...25 bar abs
Sygnał wyjściowy
4 ÷ 20 mA (2-przewodowo)
Błąd pomiaru
± 0,5% ± 0,25%
Przyłącze procesowe
M20 x 1.5 G 1/4 B" G 1/2 B" 1/2 NPT Separator
Temperatura medium
-20 ÷ 80 °C -40 ÷ +150 °C -40 ÷ +200 °C
Przyłącza elektryczne
wtyczka kątowa - IP65 konektor M12-4pin - IP67 kabel 1,5 m - IP67 kabel 3 m - IP67 kabel 5 m - IP67 kabel 1,5 m - IP68 kabel 3 m - IP68 kabel 5 m - IP68
Specjalne elementy wykonania
EEx ia II 1/2 G + EEx ia M1 wg ATEX, FM, CSA EEz ia IIC T6 1/2G wg ATEX, FM, CSA, aprobatę stoczniową GL
Zasilanie
10 - 30 V DC
Uszczelnienie
bez uszczelki
Opis:
Zastosowanie: - Zakresy ciśnień od 0... 0,1 bar do 0 ... 1 000 bar - Ochrona Ex- EEx ia l/ll C T6 zgodnie z ATEX - Gazy, opary i mgła: Strefa 0, Strefa 1 i Strefa 2 - Pyły: Strefa 20, Strefa 21 i Strefa 22 - Kopalnie: Kategoria M1 i M2
Aby spełnic najwyższe normy: Niniejsze iskrobezpieczne przetworniki ciśnień zostały specjalnie zaprojektowane i spełniają wymagania wiekszości trudnych zastosowań przemysłowych w strefach niebezpiecznych. Niniejsze przetworniki ciśnień spełniają wymagania stosowanych na całym świecie aprobat, takich jak ATEX, FM, CSA. Wszystkie dane związane z aprobatami są podane na etykiecie produktu. Globalnemu charakterowi niniejszego produktu zostało przypisane specjalne znaczenie. Program magazynowy zapewnia krótkie terminy dostaw.
Budowa: Wszystkie części mające kontakt z medium wykonane są ze stali kwasoodpornej i są hermetycznie zespawane. Tak więc nie występują ograniczenia co do materiałów uszczelnień w oparciu o media poddane ciśnieniu. Zwarta obudowa w zależności od wykonania zapewnia stopień ochrony IP65, opcjonalnie IP67 i IP68. Nadajniki zasilane są za pomocą iskrobezpiecznych transformatorów liniowych i diodę Zenera.
Kod produktu:
Obecnie nie posiadamy urządzeń tego typu na magazynie
Do stref gdzie występuje zagrożenie wybuchem gazów lub pyłów proponujemy czujnik ciśnienia do strefy EEX , IS-20. Posiada on dopuszczenia do strefy EEx ia II ½ G + EEx ia M1 wg ATEX, FM, CSA. Polecamy również inne wykonania iskrobezpiecznych czujników ciśnienia: IS-21, IUT-10, IUT-11, IPT-10, IPT-11.
